產品介紹Product introduction
產品特點
獨特的磁滅弧設計，具有1000V的切斷功能獨特的接點結構，具有更高的耐浪涌性能和電流耐受能力
高低壓間耐壓4000V以上
環保產品(符合RoHS)
產品型號說明
主要技術參數
主觸點參數
| 結構 |
H |
| 觸點材料 | 銀合金 |
| 接觸電阻 |
≤5mΩ(@1A) |
|
接觸壓降 |
/ |
| 額定負載 | DC1000V 20A |
| 切換電壽命 |
20A /1000V,10000次 |
| 20A /750V,20000次 | |
| 40A /450V,1000次 | |
| 接通電壽命 | 20A /450V,2.5萬次 |
| 分斷電壽命 | 2000A,300V,1次 |
|
短路電流 |
/ |
| 額定電流 | 40A |
| 最小負載電流 |
6V/1A |
| 機械耐久性 | 20萬次(0.5秒通0.5秒斷) |
輔助觸點參數
| 結構 | / |
| 接觸電阻 | / |
| 額定負載 | / |
| 切換電壽命 | / |
線圈參數
|
額定電壓(Vd.c.) |
12 | 24 | / |
| 動作電壓(Vd.c.) | ≤9 | ≤18 | / |
| 工作電壓(Vd.c.) | 9~ 14 | 18~28 | / |
|
釋放電壓(Vd.c.) |
≥1 | ≥2 | / |
| 線圈電阻(2)(1+ 7%) | 48 | 192 | / |
|
啟動電流(A)* |
0.25 | 0.125 | / |
| 啟動時間 | / | / | / |
| 額定電流(A) | 0.25 | 0.125 | / |
| 啟動功耗(W)* | 3 | 3 | / |
| 穩態功耗(W) | 3 | 3 | / |
性能參數
| 絕緣電阻 | 線圈與觸點間 | 1000MΩ以上 |
| 同極觸點間 | / | |
| 主輔觸點間 | 1000MΩ以上 | |
|
耐壓 |
線圈與觸點間 | AC4000V 1分鐘 |
| 同極觸點間 | / | |
| 主輔觸點間 | AC4000V 1分鐘 | |
| 耐沖擊電壓 | 線圈和接點間10kV(1.2×50μs) | |
| 動作時間 | 30ms以下 | |
| 釋放時間 | 10ms以下 | |
| 吸合回跳 | 5ms以下 | |
| 振動 | 正弦振動 | 10 ~ 500Hz 雙振幅1.5mm，加速度49m/s² |
| 沖擊 | 穩定性 | 196m/s² |
| 強度 | 490m/s² | |
| 使用環境溫度 | -40~ +85°C (不結冰、無凝露) | |
| 使用環境濕度 | 5 ~ 85%RH | |
| 重量 | 約150g | |
安全認證
| UL | / | |
| CE/TUV | / | |
| CCC | / | |

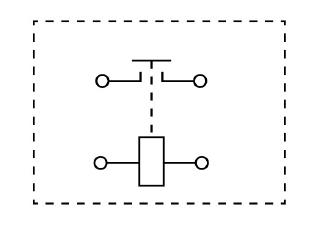

產品外形、安裝及接線圖
HH82A-40外形尺寸圖
備注:負載和線圈均無極性
HH82A-40外形尺寸圖
