產品介紹Product introduction
產品特點
50A觸點切換能力觸點間隙2.15mm
觸點間介質耐壓3000V
線圈與觸點間介質耐壓4000V
密封型和防焊劑型可供選擇
UL絕緣等級: F級
環保產品(符合RoHS)
外形尺寸(32x27.5x19.8)mm

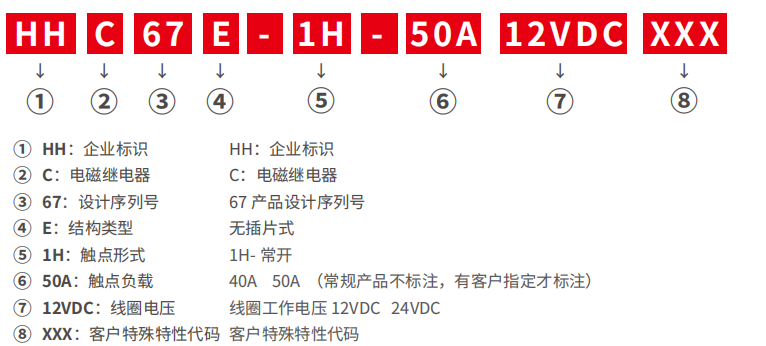

產品型號說明
主要技術參數
主觸點參數
| 結構 |
H |
| 觸點材料 | 銀銅合金 |
| 接觸電阻 | ≤100mΩ(6VDC,1A) |
| 接觸壓降 | / |
| 額定負載 | 50A 240VAC |
| 短路電流 | / |
| 額度電流 | 50A |
| 切換電壽命 | / |
| 沖擊電壽命 | / |
| 分斷電壽命 | 50A/ 240VAC 1萬次 |
| / | |
| / | |
| / | |
| / | |
| 最小負載電流 | 6V, 0.1A |
| 機械耐久性 | 500萬次(0.1秒通0.1秒斷) |
輔助觸點參數
| 結構 | / |
| 接觸電阻 | / |
| 額定負載 | / |
| 切換電壽命 | / |
線圈參數
|
額定電壓(Vd.c.) |
12 | 24 | / |
| 動作電壓(Vd.c.) | ≤9 | ≤18 | / |
| 工作電壓(Vd.c.) | 9~ 16 | 18~32 | / |
|
釋放電壓(Vd.c.) |
≥1.2 | ≥2.4 | / |
| 線圈電阻(2)(1+ 7%) | 64 | 1296 | / |
|
啟動電流(A)* |
0.187 | 0.018 | / |
| 啟動時間 | / | / | / |
| 額定電流(A) | 0.187 | 0.018 | / |
| 啟動功耗(W)* | 2.25 | 2.25 | / |
| 穩態功耗(W) | 2.25 | 2.25 | / |
性能參數
| 絕緣電阻 | 線圈與觸點間 | 1000MΩ以上 |
| 同極觸點間 | / | |
| 主輔觸點間 | 100MΩ以上 | |
|
耐壓 |
線圈與觸點間 | AC4000V 1分鐘 |
| 同極觸點間 | / | |
| 主輔觸點間 | AC3000V 1分鐘 | |
| 耐沖擊電壓 | 線圈和接點間4kV(1.2X 50μs) | |
| 動作時間 | 15ms以下 | |
| 釋放時間 | 10ms以下 | |
| 吸合回跳 | / | |
| 振動 | 耐久 | 10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm) |
| 誤動作 | 勵磁: 10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1. 5mm) | |
| 無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm) | ||
| 沖擊 | 耐久 | 1,000m/s² |
| 誤動作 | 勵磁: 100m/s² 無勵磁: 50m/s² | |
| 使用環境溫度 | -40~ +70°C (不結冰、無凝露) | |
| 使用環境濕度 | 5 ~ 85%RH | |
| 重量 | 約25g | |
安全認證
| UL | / | |
| TUV | / | |
| CE | / | |
產品外形、安裝及接線圖
HHC67E外形尺寸圖
