HHT3-5/22(25-180A)三相四線調壓智能固體調壓器

控制方式:0-5VDC、0-10VDC、4-20mA手動電位器控制

額定電壓:220VAC

移相角:0~180°

調壓范圍:0-220VAC

隔離電壓:有源型全隔離

負載電流:25A、40A、75A、100A、125A、150A、180A

最低阻斷:40A 以下≤ 10VAC 60A 以上≤ 30VAC

斷態漏電流≤ 10mA

介質耐壓:≥ 2000VAC

環境溫度:-30~80℃

外形尺寸: 106.4×75.4×43.3mm

安裝形式:螺栓安裝

說 明: 負載5A 以上必須安裝散熱器；負載80A 以上必須加風扇強冷或水冷

產品介紹 Product introduction

產品概述

HHT3-5智能固體調壓器是將晶閘管觸發電路，單片機控制移相電路、信號檢測傳感電路，電壓調節電路封裝在一起的智能集成模塊。是一個完整的電力移相開環控制系統，可實現對負載電壓的調控。內置RC阻容吸收回路及壓敏電阻保護，4-2mA/0-5V/0-10V信號兼容。在信號控制作用下，實現三相負載電壓從0V到電網全電壓的無級可調，50HZ/60HZ頻率通用。具有線性控制電路，精度高，穩定性好。廣泛應用于各種感性，阻性負載，如：交流電機調速、工業自動化、電加熱控制、機電一體化、各類電源、化工、紡織通訊等領域；可實現手動、自動控制接口，主電路交流輸入無相序要求。

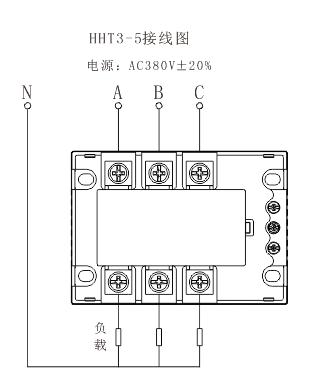

接線意圖

HHT3-5 接線圖
