工作電源：AC220V   50Hz

保護功能：過流保護

電流規格：1A、3A、5A、10A、16A、20A、32A

顯示方式： 發光管指示工作狀態

觸點形式： 電壓輸出

外形尺寸：50×80×66.5mm

安裝方式：35mm 導軌式

負載電壓：1500Vd.c.

接觸電阻：≤ 0.2mΩ (@500A)

接通電壽命：140A,C=1100，22.5V,7.5萬次 400A,C=1100，37.5V,2萬次

分斷電壽命：10A/450V,2.5萬次、500A/450V,500次、500A/800V,100次、500A/1500V,50次

短路電流：8000A(5ms),1 次

額定電流：500A

最小負載電流：6V,1A

典型應用領域：主繼電器

負載電壓：1500Vd.c.

接觸電阻：≤ 0.2mΩ (@400A)

接通電壽命：140A,C=1100，22.5V,7.5萬次 400A,C=1100，37.5V,2萬次

分斷電壽命：10A/450V,2.5萬次、400A/450V,1000次、400A/800V,100次、400A/1500V,50次

短路電流：8000A(5ms),1 次

額定電流：400A

最小負載電流：6V,1A

典型應用領域：主繼電器

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ (@300A)

接通電壽命：140A/200V,7.5萬次

分斷電壽命：300A/750V,500次、2000A/750V,1次、1500A/500V,1次

短路電流：8000A(5ms),1 次

額定電流：300A

最小負載電流：6V,1A

典型應用領域：電動汽車

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ (@250A)

接通電壽命：140A/200V,7.5萬次

分斷電壽命：250A/750V,500次、1500A/750V,1次、1800A/500V,1次

短路電流：8000A(5ms),1 次

額定電流：250A

最小負載電流：6V,1A

典型應用領域：電動汽車

負載電壓：1500Vd.c.

接觸電阻：≤ 0.5mΩ (@200A)

切換電壽命：200A/1000V,50次

接通電壽命：400A 沖擊 (RC=1ms)、200A/50V,7000次、400A 沖擊 (RC=1ms)、30A/1500V,7000次

分斷電壽命：200A/750V,200次、200A/1500V,100次、1500A/750V,1次

短路電流：6000A，(5ms),1 次

額定電流：200A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.5mΩ (@150A)

切換電壽命：150A/1000V,50次

接通電壽命：400A 沖擊 (RC=1ms)、150A/50V,7000次、400A 沖擊 (RC=1ms)、30A/1500V,7000次

分斷電壽命：150A/750V,200次、150A/1500V,100次、1500A/750V,1次

短路電流：6000A，(5ms),1 次

額定電流：150A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

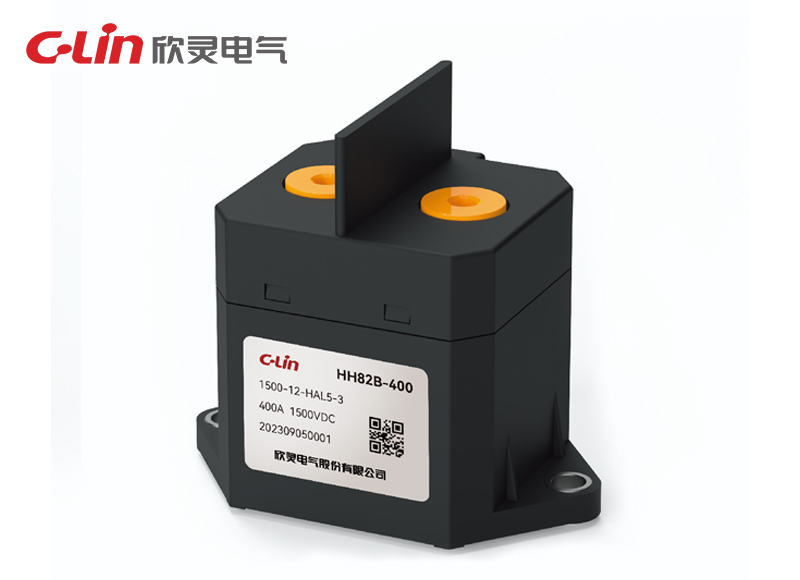

負載電流：400-400A

負載電壓：1000-1000Vd.c.；1500-1500Vd.c.

電圈電壓：12-12Vd.c.；24-24Vd.c.

主觸點形式：H-常開

輔助觸點形式：A-常開

線圈引出端形式：L-線束連接

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ (@300A)

切換電壽命：250A/1000V,1000次

分斷電壽命：300A/1000V,1000次、250A/1500V,100次

短路電流：6000A(5ms),1 次

額定電流：300A

最小負載電流：6V,1A

典型應用領域：直流充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ (@250A)

切換電壽命：250A/1000V,1000次

分斷電壽命：250A/1500V,100次

短路電流：6000A(5ms),1 次

額定電流：250A

最小負載電流：6V,1A

典型應用領域：直流充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.5mΩ (@200A)

切換電壽命：200A/1000V,1000次

分斷電壽命：200A/1500V,100次

短路電流：6000A(5ms),1 次

額定電流：200A

最小負載電流：6V,1A

典型應用領域：直流充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.5mΩ (@150A)

切換電壽命：150A/1000V,1000次

分斷電壽命：150A/1500V,100次

短路電流：6000A(5ms),1 次

額定電流：150A

最小負載電流：6V,1A

典型應用領域：直流充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.15mΩ (@800A)

接通電壽命：穩態 800A,C=1100,37.5V,2萬次

分斷電壽命：800A/1000V,50次、750A/1500V,100次、1000A/1500V,1次、2000A/1000V,1次、

短路電流：8000A(5ms),1 次

額定電流：800A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 1mΩ(@60A)

切換電壽命：60A/20V,50000次

接通電壽命：60/450V,7 萬次、60/750V,5 萬次、60/1500V,8000次

分斷電壽命：60A/1500V,100次、200A/450V,50次、600A/450V,1次

短路電流：4000A(5ms),1次

額定電流：60A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ(@600A)

接通電壽命：穩態 600A,C=1100,37.5V,2萬次

分斷電壽命：600A/1500V,50次、600A/1000V,100次、600A/750V,200次、2000A/1000V,1次、1000A/1500V,1次

短路電流：8000A(5ms),1 次

額定電流：600A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ(@500A)

接通電壽命：穩態 500A,C=1100,37.5V,2萬次

分斷電壽命：500A/1500V,100次、500A/1000V,200次、500A/750V,500次、2000A/1000V,1次、1000A/1500V,1次

短路電流：8000A(5ms),1 次

額定電流：500A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1000d.e

接觸電阻：≤ 4.5mΩ (@10A)

切換電壽命：20A/1500V,1000次

接通電壽命：40A/1500V,1.5萬次

分斷電壽命：200A/1000V,1次

額定電流：40A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

負載電壓：1500Vd.c.

接觸電阻：≤ 0.3mΩ(@400A)

接通電壽命：穩態 400A,C=1100,37.5V,2萬次

分斷電壽命：400A/1500V,200次、400A/1000V,500次、400A/750V,1000次、2000A/1000V,1次、1000A/1500V,1次

短路電流：8000A(5ms),1 次

額定電流：400A

最小負載電流：6V,1A

典型應用領域：光伏、儲能、充電樁

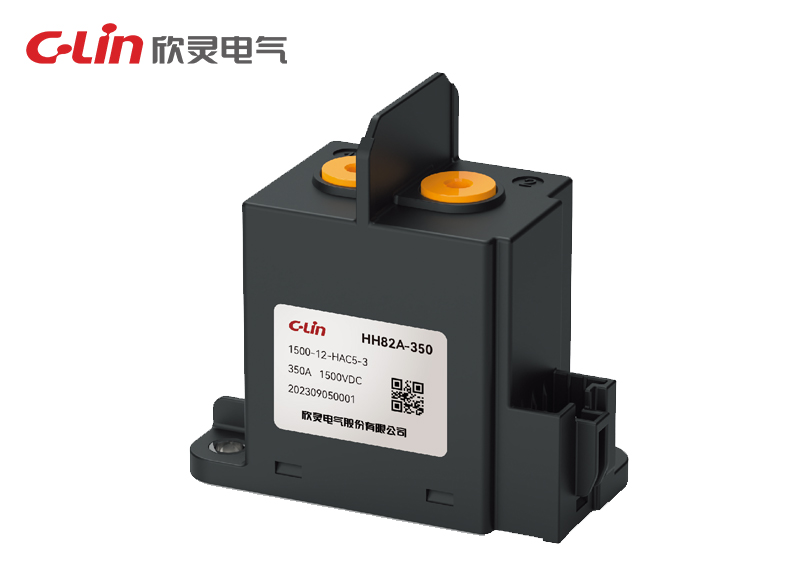

負載電流：350-350A

負載電壓：1000-1000Vd.c.；1500-1500Vd.c.

電圈電壓：12-12Vd.c.；24-24Vd.c.

主觸點形式：H-常開

輔助觸點形式：A-常開

線圈引出端形式：C-連接器
